分類：粉體卸料設備
產品名稱：PB-Ⅱ系列平板閘門

本系列平板閘門是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備。廣泛適用于冶金、礦山、建材、糧食、化工等行業。該閘門配備電動、氣動、電液動推桿作為驅動裝置，是控制流量大小，切斷迅速的理想設備。

結構特點：

該產品具有結構簡單，操作自如，密封性能優良.局部阻力損失小，切斷快.維護保養方便不易變形等特點。

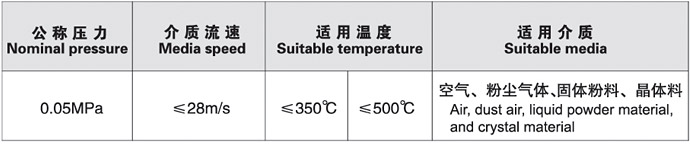

性能參數

工作原理:

平板閘門主要由執行機構、閥體、插板、密封裝置、行程開關等部件組成。運行時輸出指令(電源或氣源)給執行機構，由執行機構帶動插板向外抽出，達到工況需要位置，撞動行程開關停止，由行程開關反饋信號(開關信號)給控制室。反之則關閉插板閥(向內推進)。

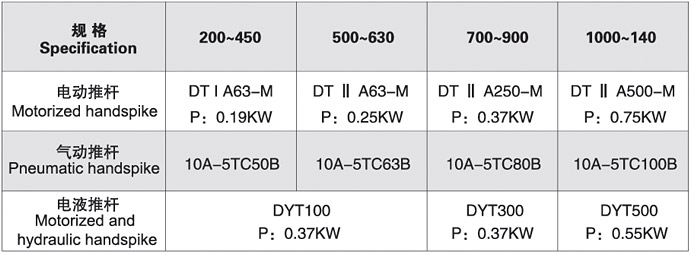

傳動裝置參數

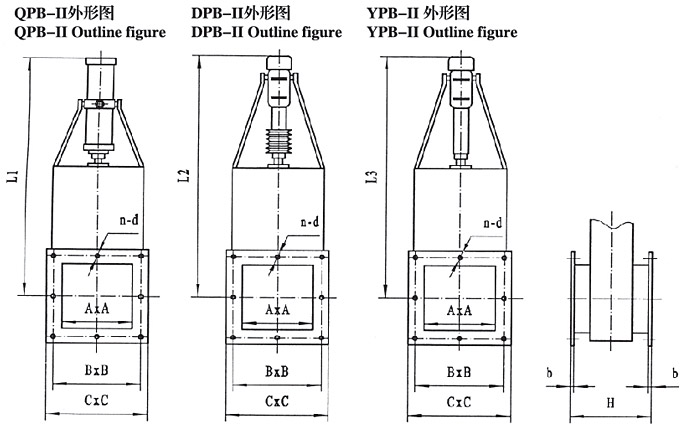

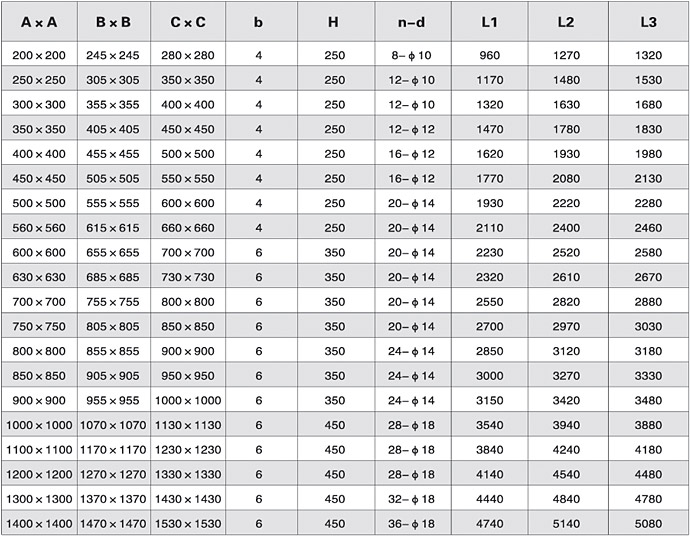

PB-II系列外形接連尺寸
